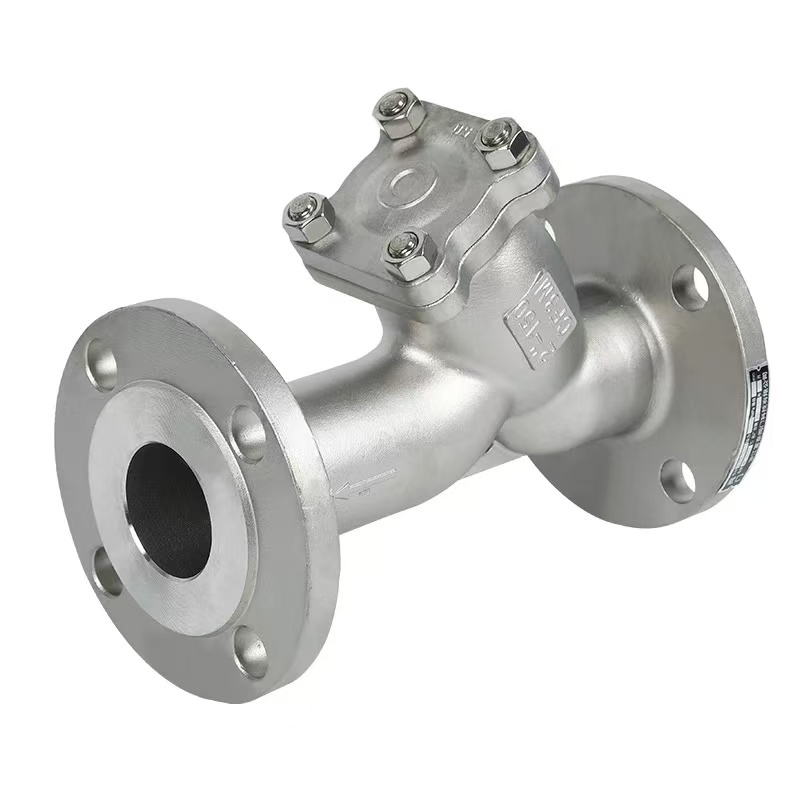

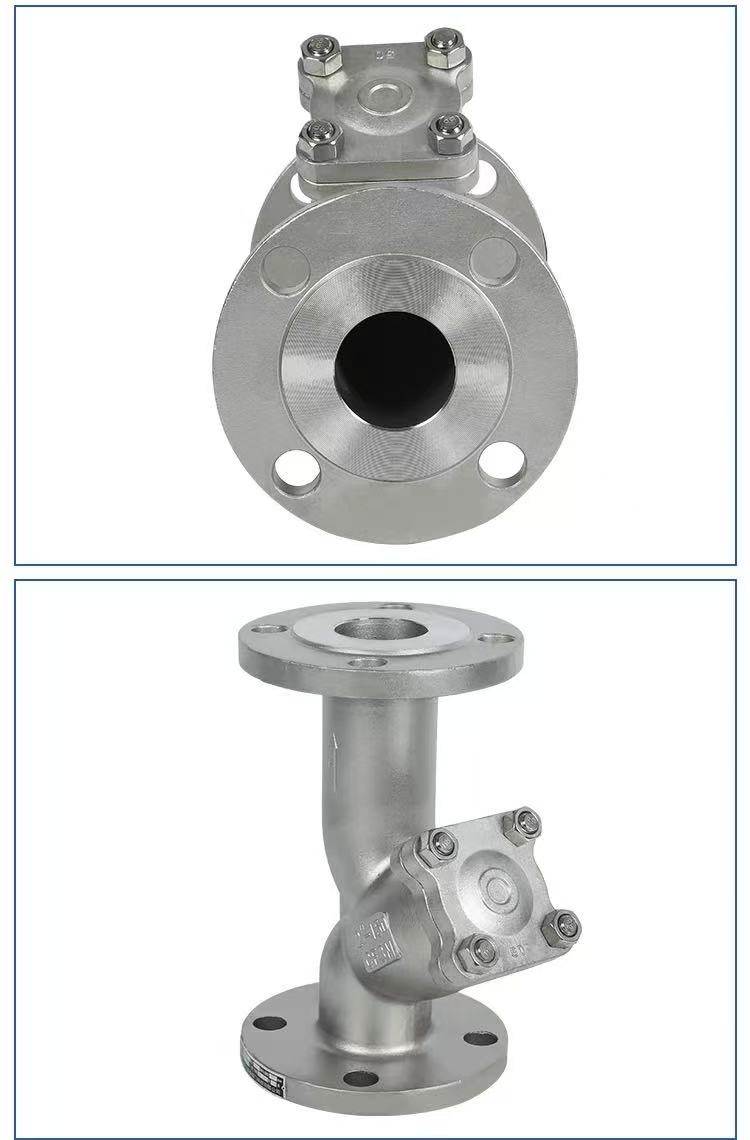

Ամերիկյան ստանդարտ եզր Y-տիպի զտիչ

Աշխատանքային սկզբունք

Shenchi գործարանի ինտեգրված American Standard Flange Y-type Filter-ն աշխատում է ֆիլտրի էկրանի խափանման սկզբունքով: Միջոցը մտնում է պատյան մուտքի ծայրից և հոսում է ֆիլտրի էկրանով Y-աձև կառուցվածքի ներսում: Պինդ կեղտերը արգելափակված են ֆիլտրի էկրանի ներսում, մինչդեռ մաքուր միջավայրն անցնում է միջով և դուրս է գալիս ելքի ծայրից: Ֆիլտրի էկրանի ընդհանուր մակերեսը 3-4 անգամ գերազանցում է խողովակի խաչմերուկը, ինչը հանգեցնում է ցածր դիմադրության և արագ հոսքի: Ջրահեռացման համար հանեք ներքևի խրոցը կամ հանեք եզրի կափարիչը, հանեք ֆիլտրի էկրանը, մաքրեք այն և նորից տեղադրեք այն: Հիմնական մարմինը պատրաստված է WCB, SUS304 (CF8) կամ SUS316L (CF3M) նյութերից՝ օգտագործելով ինտեգրված ձուլման գործընթաց, ինչը հանգեցնում է անխափան պատյան և հուսալի ճնշման դիմադրության: Շենչիի արտադրանքը հարմար է նավթի, քիմիական և ջրի մաքրման արդյունաբերություններում օգտագործվող խողովակաշարերում կեղտաջրերի զտման համար:

Ապրանքի պարամետրեր

Ապրանքի անվանումը. Ամերիկյան ստանդարտ եզր Y-տիպի զտիչ	Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100
Անվանական ճնշում՝ PN16	Թափքի նյութը՝ WCB, SUS304 (CF8), SUS316L (CF3M)
Ստանդարտներ՝ ANSI, BS, DIN, ISO, JIS	Կիրառելի ջերմաստիճան՝ -20℃ ~ +150℃ (նորմալ), մինչև +350℃ (բարձր ջերմաստիճանի տեսակ), մինչև -196℃ (ցածր ջերմաստիճանի տեսակ)
Ներքին մետաղական նյութ՝ WCB, SUS304 (CF8), SUS316L (CF3M)	Միջին ջերմաստիճան: Բարձր ջերմաստիճան, ցածր ջերմաստիճան, միջին ջերմաստիճան, նորմալ ջերմաստիճան
Գործողության եղանակը՝ ձեռնարկ	Կնիքները՝ EPDM, PPL
միացման մեթոդ. եզրային միացում	Ծրագրեր՝ ջուր, օդ, գազ, նավթ, հեղուկներ և այլն:
Ծագումը՝ Չինաստան	Նմուշ. Նմուշները մատչելի են

Տեղադրման հիմնական կետերը

Ուղղության հաստատում, եզրերի հավասարեցում և խստացում, և խողովակաշարի աջակցություն և պաշտպանություն:

Shenchi American Standard Flange Y-տիպի զտիչներ տեղադրելիս ուշադրություն դարձրեք երեք հիմնական կետերի. Նախ՝ հաստատեք հոսքի ուղղությունը: Փականի մարմնի սլաքը պետք է համապատասխանեցվի միջին հոսքի ուղղությանը, իսկ ֆիլտրի էկրանը պետք է տեղադրվի դեպի ներքև՝ աղտոտումը հեշտացնելու համար: Երկրորդ, ապահովեք եզրերի հավասարեցումը և խստացումը: Կցաշուրթերի երեսները պետք է լինեն զուգահեռ և համակենտրոն, միջադիրը կենտրոնացած լինի, իսկ պտուտակներն անկյունագծով սեղմվեն փուլերով, որպեսզի խուսափեն պատյանների դեֆորմացիայից: Երրորդ, ապահովել խողովակաշարի աջակցություն և նախաֆիլտրի պաշտպանություն: Զտիչը չպետք է կրի խողովակաշարի ծանրությունը. Խողովակաշարը պետք է մաքրվի նախքան տեղադրումը մեծ մասնիկները հեռացնելու համար: Shenchi-ն տրամադրում է մանրամասն տեղադրման հրահանգներ, աջակցում է ODM/OEM հարմարեցմանը, և ֆիլտրի ցանցի չափը կարող է ճշգրտվել ըստ անհրաժեշտության՝ ապահովելու ֆիլտրի երկարաժամկետ կայուն աշխատանքը:

Արդյունավետ ֆիլտրացված նյութեր

Shenchi ASME ստանդարտ եզր Y-տիպի ֆիլտրերը հիմնականում զտում են պինդ կասեցված նյութերը խողովակաշարի միջավայրում: Սա ներառում է. ավազ, հող, կանեփի մանրաթելեր և հերմետիկ նյութի մնացորդներ, որոնք մնացել են շինարարությունից. մասնիկներ, բյուրեղներ և նստվածքներ, որոնք կրում են հենց լրատվամիջոցները. Խողովակաշարի ներքին պատի ծերացող և կեղևավորվող ժանգոտման և կեղևի բեկորներ. և մետաղական բեկորներ և այլ կեղտեր քսայուղերում: Զտման ճշգրտությունը հնարավոր է ընտրել 50-300 ցանցից՝ կախված կրիչի պահանջվող մաքրությունից: Արտադրված է Չինաստանում, ASME ստանդարտ եզր Y-տիպի ֆիլտրերը պատրաստված են WCB, SUS304 և SUS316L նյութերից՝ առաջարկելով կոռոզիոն դիմադրություն և հարմարվողականություն տարբեր կրիչների նկատմամբ:

Զտման համար ոչ պիտանի նյութեր

Shenchi ASME B եզր Y-տիպի ֆիլտրերը հարմար չեն հետևյալ նյութերը զտելու համար. միջավայրում լուծված քիմիական նյութեր (օրինակ՝ աղեր աղի մեջ, թթուներ և ալկալիներ՝ լուծույթներում); նավթ-ջուր էմուլսիաներ; մածուցիկ մածուկներ կամ կոլոիդներ; մանրաթելային փափուկ կեղտեր (որոնք կարող են ներթափանցել կամ փաթաթվել ֆիլտրի էկրանին); և գազային աղտոտիչներ գազային միջավայրերում: Այս լրատվամիջոցների համար պետք է ընտրվեն այլ տեսակի զտիչներ: ASME B եզր Y-տիպի զտիչներ վաճառելիս Շենչին հաճախորդի հետ կհաստատի մեդիայի բնութագրերը՝ սխալ ընտրությունից խուսափելու համար: ASME B եզր Y-տիպի ֆիլտրերը գնացուցակներով ներառում են ընտրության մանրամասն ուղեցույցներ:
