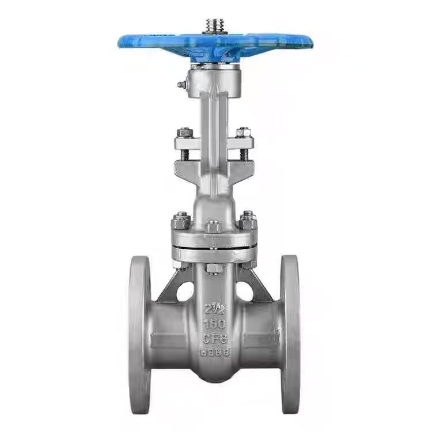

Ամերիկյան ստանդարտ բարձրացող ցողունային եզրավոր դարպասի փական
American Standard Rising Stem Flanged Gate Valve-ը դարպասի փական է, որը նախագծված և արտադրված է խստորեն համաձայն ամերիկյան ստանդարտների: Այն ունի եզրային միացում և ցողուն, որը պտտվում է, բայց չի բարձրանում կամ ընկնում: Shenchi-ն արտադրում է American Standard Rising Stem Flanged Gate Valve Չինաստանում՝ անմիջապես մատակարարից: Չբարձրացող ցողունի դիզայնը խնայում է տարածությունը, եզրը դիմացկուն է բարձր ճնշմանը, և այն ունի API սերտիֆիկացում, ինչը հարմար է դարձնում ստորգետնյա խողովակների ցանցերի և փակ փականային հորերի համար:
ASME բարձրացող ցողունային ֆլանգավոր դարպասի փականի աշխատանքային սկզբունքը
Երբ օպերատորը պտտում է ձեռքի անիվը, ձեռքի անիվը մղում է փականի ցողունը պտտելու համար: Փականի ցողունի վերին ծայրում գտնվող trapezoidal թելը միանում է փականի ցողունի ընկույզին՝ պտտվող շարժումը վերածելով առանցքային գծային շարժման: Քանի որ փականի ցողունը և դարպասը միացված են, փականի ցողունը կստիպի դարպասը միասին բարձրանալ կամ ընկնել:
Փականը բացելու համար ձեռքի անիվը պտտեք ժամացույցի սլաքի հակառակ ուղղությամբ: Փականի ցողունը մղում է դարպասը դեպի վեր շարժվել գծային շարժումով, ինչի հետևանքով դարպասը անջատվել է փականի նստատեղից: Երբ դարպասը բարձրացվում է փականի անվանական տրամագծի կրկնապատիկին հավասար բարձրության վրա, հեղուկի անցումը լիովին անխոչընդոտ է, և փականը գտնվում է լիովին բաց վիճակում: Գործողության ընթացքում ձեռքի անիվը սովորաբար պտտվում է այն դիրքում, որտեղ այն չի կարող ավելի պտտվել, և այնուհետև կես պտույտով շրջվում է մեկ պտույտով, որպեսզի հասնի լիովին բաց դիրքի, ինչը թույլ չի տալիս փականի ցողունը կողպել ջերմաստիճանի փոփոխությունների պատճառով:
Փականը փակելու համար ձեռքի անիվը պտտեք ժամացույցի սլաքի ուղղությամբ: Փականի ցողունը մղում է դարպասը դեպի ներքև շարժվել գծային շարժումով, ինչի հետևանքով դարպասը սեղմում է փականի նստատեղին: Ձեռքի անիվի կողմից կիրառվող ոլորող մոմենտը առաջացնում է հարկադիր կնքման ուժ, և խողովակաշարի միջավայրի ճնշումը նաև սեղմում է դարպասը փականի մյուս նստատեղի վրա՝ ձևավորելով ինքնակնքման էֆեկտ: Այս երկակի գործողությունը ապահովում է զրոյական արտահոսք, երբ փակ է:
Բարձրացող ցողունային դարպասի փականի հիմնական հատկանիշն այն է, որ փականի ցողունը դարպասի հետ միաժամանակ բարձրանում և իջնում է: Օպերատորները կարող են տեսողականորեն որոշել փականի բաց/փակ վիճակը՝ դիտարկելով փականի ցողունի երկարությունը, որը տարածվում է փականի ծածկույթից այն կողմ. որքան երկար է ցողունը, այնքան ավելի լայն է փականը բաց: երբ ցողունը լիովին հետ է քաշվում, փականը փակ է:
Հատկապես կարևոր է նշել, որ ASME (Ամերիկյան ստանդարտ) բարձրացող ցողունային եզրային դարպասի փականները կարող են օգտագործվել միայն ամբողջովին բաց կամ ամբողջովին փակ դիրքերում և չեն կարող օգտագործվել որպես հսկիչ փականներ: Եթե երկար ժամանակ մնա մասամբ բաց դիրքում, բարձր արագությամբ հոսող միջավայրը քայքայում է կնքման մակերեսները՝ առաջացնելով մաշվածություն դարպասի և նստատեղի վրա, ինչը, ի վերջո, կհանգեցնի փականի արտահոսքի: Ավելին, միջավայրը կարող է ներս հոսել դարպասի փականի երկու կողմից երկու ուղղությամբ՝ վերացնելով տեղադրման ընթացքում հոսքի ուղղությունը հաշվի առնելու անհրաժեշտությունը և հեշտացնելով տեղանքի դասավորությունը:
Ապրանքի պարամետրեր
| Ապրանքի անվանումը. ASME Ստանդարտ բարձրացող ցողունային եզրային դարպասի փական |
Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100 Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100 Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100 |
| Անվանական ճնշում՝ PN16 | Թափքի նյութը՝ WCB, SUS304 (CF8), SUS316L (CF3M) |
| Ստանդարտներ՝ ANSI, BS, DIN, ISO, JIS |
Կիրառելի ջերմաստիճան՝ -20℃ ~ +150℃ (ստանդարտ), մինչև +350℃ (բարձր ջերմաստիճան), մինչև -196℃ (ցածր ջերմաստիճան) |
| Ներքին մետաղական նյութ՝ WCB, SUS304 (CF8), SUS316L (CF3M) |
Միջին ջերմաստիճան՝ բարձր ջերմաստիճան, ցածր ջերմաստիճան, միջին ջերմաստիճան Միջին ջերմաստիճան՝ բարձր ջերմաստիճան, ցածր ջերմաստիճան, միջին ջերմաստիճան |
| Գործողության եղանակը՝ ձեռնարկ |
Կնիքները՝ EPDM, PPL |
| Միացման եղանակը՝ եզրային միացում |
Ծրագրեր՝ ջուր, օդ, գազ, նավթ, հեղուկներ և այլն: |
| Ծագումը՝ Չինաստան |
Նմուշ. Նմուշները մատչելի են |
Բարձր ջերմաստիճանի և բարձր ճնշման դիմադրություն
Shenchi ASME Ստանդարտ բարձրացող ցողունային ֆլանգավոր դարպասի փականները պարծենում են երկու հիմնական կատարողական առավելություններով՝ բարձր ջերմաստիճանի դիմադրություն և բարձր ճնշման դիմադրություն: WCB նյութը կարող է դիմակայել մինչև 425℃ ջերմաստիճանի, մինչդեռ չժանգոտվող պողպատը հարմար է ավելի լայն ջերմաստիճանի տիրույթի համար: 150 դասի ճնշման գնահատական, աշխատանքային ճնշումը հասնում է 1,9 ՄՊա սենյակային ջերմաստիճանում՝ գերազանցելով PN16 ստանդարտը: Կնիքները հասանելի են բարձր ջերմաստիճանի դիմացկուն PPL կամ ջրի դիմացկուն EPDM տեսակներով: Արտադրված է Չինաստանում, Shenchi-ն իրականացնում է որակի համապարփակ հսկողություն հումքից մինչև պատրաստի արտադրանք՝ ապահովելով երկարաժամկետ կայուն աշխատանք բարձր ջերմաստիճանի և բարձր ճնշման պայմաններում:
Բարձր ճնշման հուսալի կատարում, որը գերազանցում է 150 դասի ստանդարտները
Shenchi-ի ASME B16.10 ստանդարտ բարձրացող ցողունային եզրային դարպասի փականը հպարտանում է բարձր ճնշման հուսալի դիմադրությամբ: Կցաշուրթի միացումը համապատասխանում է ASME B16.10 ստանդարտներին՝ հավասարաչափ սեղմված պտուտակներով և միջադիրների վրա ճնշման միասնական բաշխմամբ: 150 դասի վարկանիշն առաջարկում է աշխատանքային ճնշում 1,9 ՄՊա սենյակային ջերմաստիճանում, չափված ճնշման լայն սահմանով: Փականի մարմնի պատի հաստությունը նախագծված է ըստ ASME ստանդարտների՝ գերազանցելով ազգային ստանդարտները ուժեղացված անվտանգության համար: Shenchi-ն առաջարկում է զեղչված ASME ստանդարտ բարձրացող ցողունային եզրային դարպասի փականներ; մեծածախ գնումները որակվում են զեղչերի համար և ապահովում են երկարաժամկետ կայուն աշխատանք բարձր ճնշման պայմաններում:
Գործարանային ուղղակի գնումներ և OEM անհատականացման աջակցություն
Shenchi-ն, որպես ASME (Ամերիկյան ստանդարտ) բարձրացող ցողունային եզրային դարպասի փականների մատակարար, առաջարկում է նմուշների պատրաստման ծառայություններ: Մենք առաջարկում ենք զեղչված ASME բարձրացող ցողունային եզրային դարպասի փականներ թափանցիկ գործարանային գներով՝ վերացնելով միջնորդների նշումները: Մենք աջակցում ենք ODM և OEM հարմարեցում; նյութերը, տրամագծերը, եզրերի ստանդարտները և շահագործման մեթոդները կարող են ճշգրտվել ձեր կարիքներին համապատասխան: Մեր ASME բարձրացող ցողունային եզրային դարպասի փականները հեշտ է պահպանել՝ պարզ կառուցվածքով և պահպանման ցածր ծախսերով: Չինաստանում արտադրված Shenchi ASME բարձրացող ցողունային եզրային դարպասի փականները որակով հուսալի են և ունեն կայուն առաքման ժամանակ: Համաշխարհային հաճախորդները կարող են կապ հաստատել Շենչիի հետ մանրամասն տեխնիկական պարամետրերի և վերջին արտոնյալ գնանշումների համար:
