Shenchi-ն ներկայացնում է բարձրորակ միջնորմային փշոտ կցամասեր, որոնք հատուկ նախագծված են սարքավորումների վահանակների միջով գուլպաները երթուղու համար՝ միաժամանակ ապահովելով հուսալի կնքումը: Պատրաստված արույրից, SUS304 և SUS316L չժանգոտվող պողպատից, այս կցամասերն առաջարկում են ուժեղ կոռոզիոն դիմադրություն և հարմար են աշխատանքային պայմանների լայն շրջանակի համար:

Ապրանքի կառուցվածքը

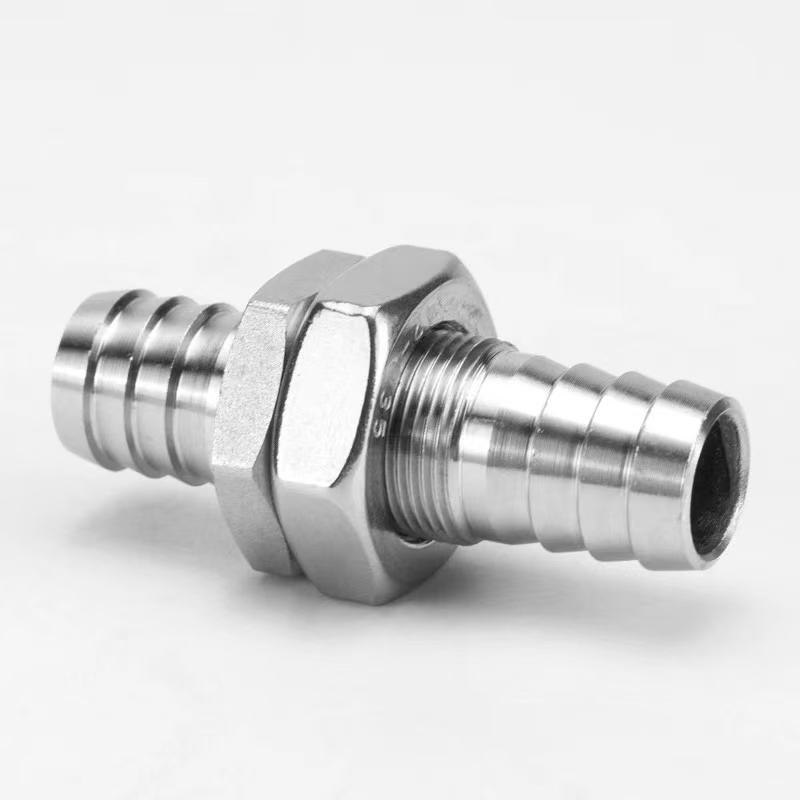

Միջնամասի փշալարերի կառուցվածքը ներառում է միջնորմային թելեր, փակող ընկույզ և փշալարերի միացումներ: Տեղադրման ընթացքում պահանջվում է միայն վահանակի անցք; ընկույզը սեղմելով ավարտվում է ամրացման և կնքման գործընթացը:

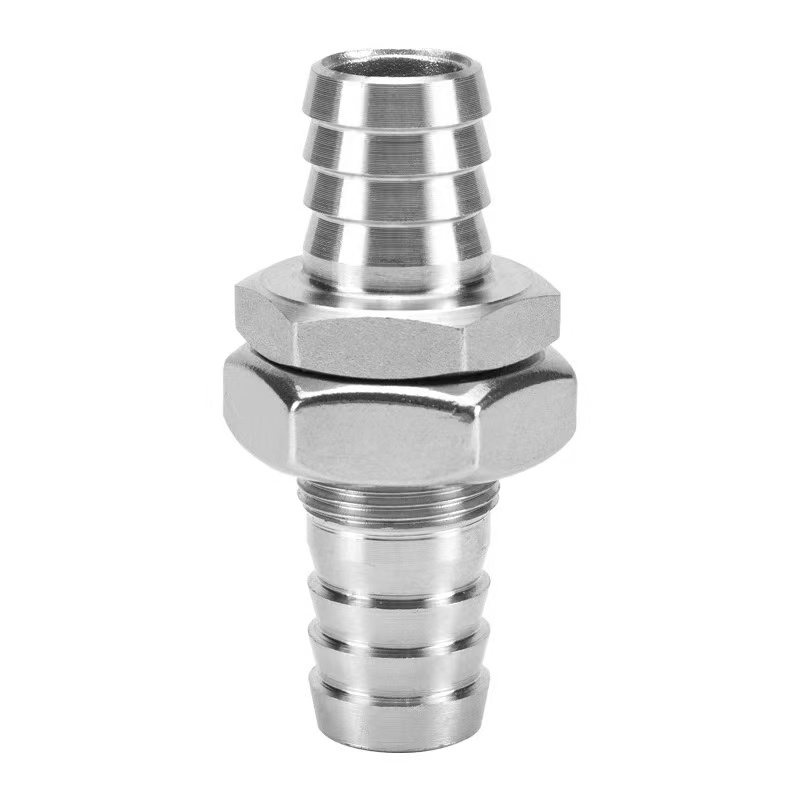

Փշալարված ծայրն ունի հակասայթաքող ակոսային դիզայն, որն ապահովում է անվտանգ կապ, երբ օգտագործվում է գուլպաների սեղմակով: Այս կցամասերը լայնորեն օգտագործվում են կառավարման կաբինետներում, ջրի մաքրման սարքավորումներում, բժշկական գործիքներում և հարակից այլ ոլորտներում:

Ապրանքի բնութագրերը

Կառուցվածքային առավելություններ

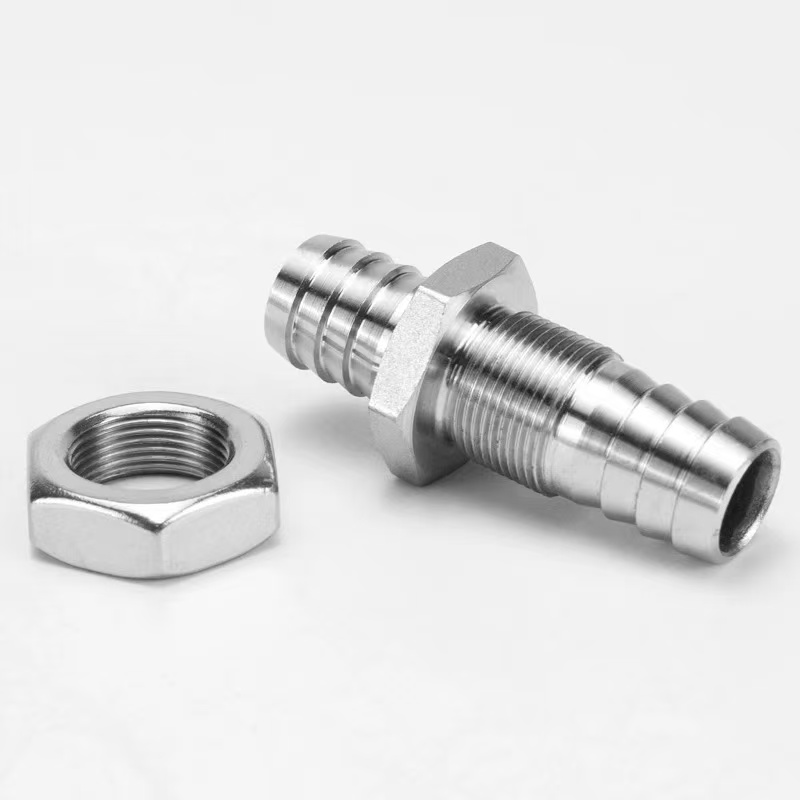

The Bulkhead Barbed Fitting-ը խողովակների կցամաս է, որը հատուկ նախագծված է սարքավորումների վահանակների, պարիսպների կամ միջնորմերի միջով ճկուն խողովակները երթուղու համար՝ միաժամանակ ապահովելով ֆիքսված կնքումը: Դրա հիմնական կառուցվածքը ներառում է միջնապատի թելերի հատվածը, կողպեքի ընկույզը, կնքման միջադիրը և փշոտ գուլպաների միացումը: Տեղադրման ժամանակ անհրաժեշտ է միայն համապատասխան տրամագծով անցք անել վահանակի վրա: Կցամասի թելային հատվածն անցնում է անցքի միջով, իսկ ընկույզը սեղմվում է հակառակ կողմից, որպեսզի ավարտվի ամրացման և կնքման գործընթացը:

1. միջնապատի ամրագրման կառուցվածք.Թելերի հատվածի երկարությունը հարմարեցված է ընդհանուր վահանակի հաստություններին: Կողպող ընկույզը սեղմելուց հետո այն կոշտ ամրացում է կազմում վահանակի հետ՝ ապահովելով, որ կցամասն ապահով մնա նույնիսկ արտաքին ձգող ուժերի դեպքում:

2. Փշալար խողովակի միացում.Վահանակի մեկ կամ երկու կողմերում առկա են փշոտ կոնաձև ատամներ՝ գուլպաները տեղադրելու և գուլպաների սեղմակով կնքված կապ ստեղծելու համար: Փշոտ ծայրը ընդունում է կրկնակի հակասայթաքող ակոսային դիզայն, որն առաջարկում է զգալիորեն ավելի բարձր դիմադրություն, քան սովորական կցամասերը:

3. Կնքման համակարգ.Վահանակի երկու կողմերում տրամադրվում են ռետինե միջադիրներ կամ O-rings: Երբ ընկույզը սեղմվում է, կնքման միջադիրը սեղմվում է՝ հասնելով անջրանցիկ և փոշուց ամուր կնքման վահանակի բացվածքում՝ մինչև IP65 կամ ավելի բարձր պաշտպանական վարկանիշով:

Տեղադրման մեթոդ

Shenchi-ի դիմացկուն միջնորմ փշոտ կցամասերը հեշտ է տեղադրվում: Ապահով և կնքված միացում կարելի է ձեռք բերել ընդամենը վեց քայլով.

Քայլ 1. Վահանակի անցքի պատրաստում

Թելի հատվածի արտաքին տրամագծի հիման վրա վահանակի վրա պատրաստեք համապատասխան կլոր անցք։ Համոզվեք, որ անցքի եզրը հարթ է և չի փորում, որպեսզի չվնասեք կնքման միջադիրը:

Քայլ 2. Տեղադրեք կնքման միջադիրը

Ներառված EPDM կնքման միջադիրը սահեցրեք թելերի հատվածի վրա՝ սեղմելով այն կցամասի հիմքին: Եթե ​​պահանջվում է վահանակի երկու կողմերում կնքումը, յուրաքանչյուր կողմում տեղադրեք մեկական միջադիր:

Քայլ 3. Տեղադրեք վահանակի միջոցով

Թելի հատվածը սալիկի մի կողմից անցքի մեջ մտցրեք՝ համոզվելով, որ կցամասի հիմքը շփվում է վահանակի հետ միջակայքում գտնվող կնքման միջադիրի հետ:

Քայլ 4. Ամրացրեք փական ընկույզը

Պտուտակեք կողպեքի ընկույզը վահանակի հակառակ կողմից թելերի հատվածի վրա և աստիճանաբար ամրացրեք այն պտուտակով: Առաջարկվող ոլորող մոմենտ՝ 5–8 Ն·մ փողային նյութերի համար և 8–12 Ն·մ չժանգոտվող պողպատի համար: Ձգման ընթացքում կցամասի մարմինը անշարժ պահեք:

Քայլ 5. Միացրեք գուլպանը

Ընտրեք հստակեցում, որտեղ խայթոցի արտաքին տրամագիծը 0,5–1 մմ ավելի մեծ է, քան գուլպանի ներքին տրամագիծը: Տեղադրեք գուլպանը ուղղահայաց փշալարված ծայրի վրա, մինչև այն հասնի հիմքին: Բարձր ճնշման կիրառման համար օգտագործեք չժանգոտվող պողպատից գուլպաների սեղմակ և ամրացրեք այն երկրորդ և երրորդ սալիկների միջև:

Քայլ 6. Կնիքի ամբողջականության թեստ

Կատարեք ստատիկ ճնշման փորձարկում աշխատանքային ճնշման 1,5 անգամ: Եթե ​​երեք րոպեի ընթացքում արտահոսք չկա, ապա տեղադրումը որակավորված է:
