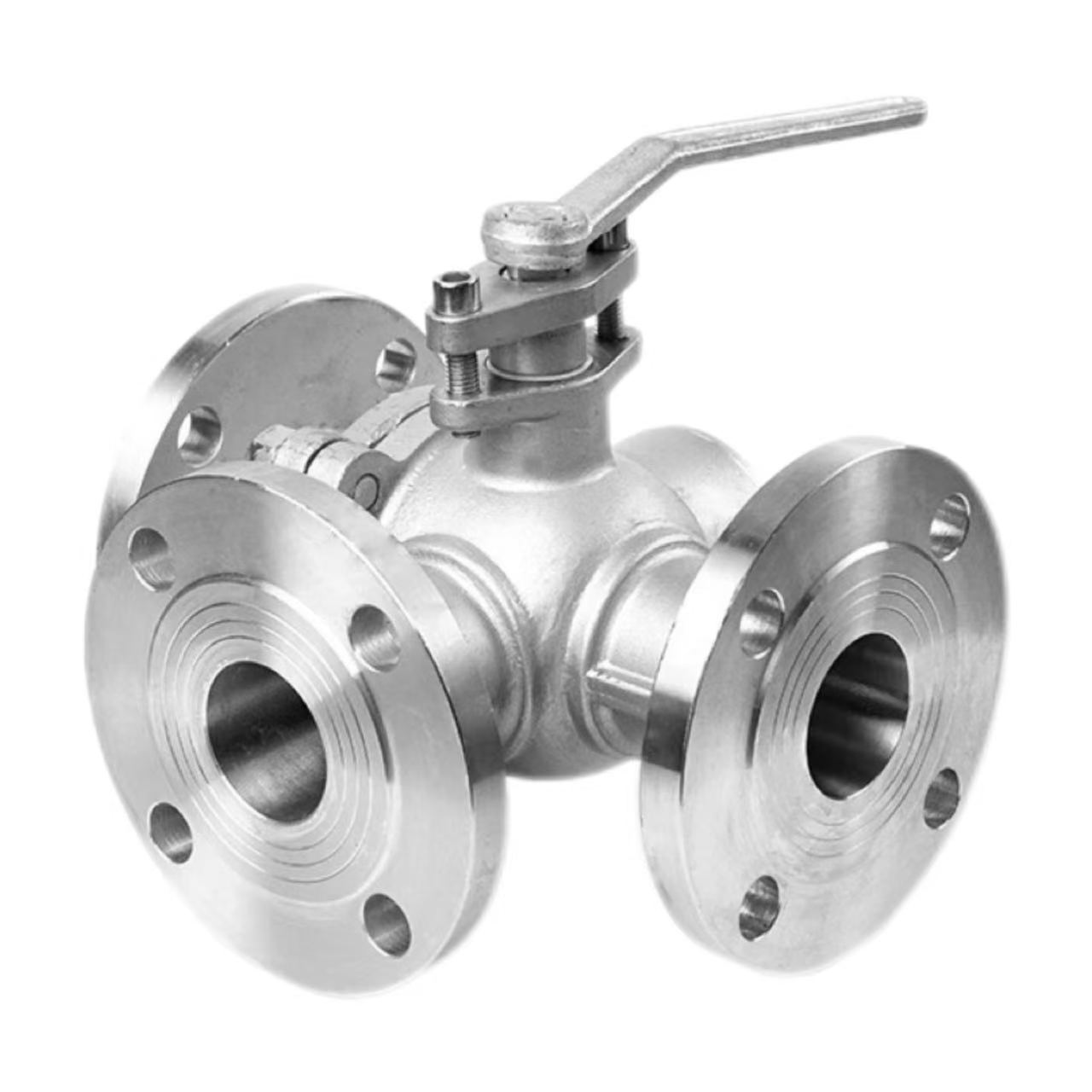

Եռակողմ եզր գնդիկավոր փական

Աշխատանքային սկզբունք

Շենչիի գործարանի կոռոզիակայուն եռակողմ եզրագնդային գնդիկավոր փականի աշխատանքի սկզբունքը հիմնված է գնդիկի մեջ կտրված L-աձև կամ T-աձև ալիքների վրա: Գնդակը տեղադրված է փականի մարմնի կենտրոնում և պտտվում է բռնակով: Երբ գնդակը պտտվում է, ալիքները համընկնում են փականի տարբեր նավահանգիստների հետ կամ շեղվում են դրանցից՝ գիտակցելով միջին հոսքի ուղղության միացումը, միաձուլումը կամ բաժանումը:

L-ձևավորված գնդակ.

 Պտտվող 90° թույլ է տալիս միջավայրին անցնել մուտքից ցանկացած ելքի, որը հարմար է մեկ մուտքով և երկու ելքով կամ երկու մուտքով և մեկ ելքով սցենարները հակադարձելու համար, ինչպիսիք են երկու ռեակտորներին հեղուկ մատակարարելու հերթափոխով:

T-ձևավորված գնդակ.

180° պտտումը թույլ է տալիս միաժամանակ միացնել բոլոր երեք պորտերը կամ փոխկապակցել ցանկացած երկու պորտ, որը հարմար է երկու մեդիա խառնելու և այնուհետև ելքային (միաձուլման) կամ մեկ մեդիա երկու ելքերի բաժանելու (բաժանում), օրինակ՝ օդորակման տաք և սառը ջրի խառնման համակարգերում:

Ապրանքի պարամետրեր.

Ապրանքի անվանումը. Եռակողմ եզրավոր գնդիկավոր փական	Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100
Անվանական ճնշում՝ PN16	Թափքի նյութը՝ WCB, SUS304 (CF8), SUS316L (CF3M)
Ստանդարտներ՝ ANSI, BS, DIN, ISO, JIS	Կիրառելի ջերմաստիճան՝ -20℃ ~ +150℃ (ստանդարտ), մինչև +350℃ (բարձր ջերմաստիճան), մինչև -196℃ (ցածր ջերմաստիճան)
Ներքին մետաղական նյութ՝ WCB, SUS304 (CF8), SUS316L (CF3M)	Միջին ջերմաստիճան: Բարձր ջերմաստիճան, ցածր ջերմաստիճան, միջին ջերմաստիճան, նորմալ ջերմաստիճան
Գործողության եղանակը՝ ձեռնարկ	Կնիքները՝ EPDM, PPL
Միացման եղանակը՝ եզրային միացում	Ծրագրեր՝ ջուր, օդ, գազ, նավթ, հեղուկներ և այլն:
Ծագումը՝ Չինաստան	Նմուշ. Նմուշները մատչելի են

Կցաշուրթի միացման առավելությունները.

Shenchi 3-կողմ եզրագծով գնդիկավոր փականները օգտագործում են եզրային միացումներ: Պարուրակային միացումների համեմատ, եզրային միացումներն առաջարկում են ավելի բարձր ճնշման դիմադրություն; PN16 վարկանիշը կարող է կայուն դիմակայել 1,6 ՄՊա ճնշմանը: Ապամոնտաժումը հարմար է, ինչը հեշտացնում է խողովակաշարի կանոնավոր ստուգումն ու սպասարկումը: Ապահովված է հուսալի կնքումը; եզրային միջադիրը և պտուտակները միասին աշխատում են՝ վերացնելու արտահոսքի վտանգը: Հարմար է մեծ տրամագծով խողովակաշարերի համար; DN50-ից բարձր տրամագծերի համար, որտեղ պարուրակային միացումները դժվար են, եզրերը ստանդարտ ընտրությունն են: Shenchi-ն՝ չինական եռակողմ եզրագծով գնդիկավոր փականների արտադրող, առաջարկում է ANSI, BS, DIN և JIS ստանդարտներին համապատասխան եզրեր՝ բավարարելով համաշխարհային հաճախորդների կարիքները:

Տեղադրման հիմնական կետ 1. եզրերի հավասարեցում

Կցաշուրթերի հավասարեցում Շենչիի եռակողմ եզրագնդային փականը տեղադրելիս եզրերի երեսները պետք է հավասարեցվեն: Երկու եզրերը պետք է լինեն զուգահեռ և համակենտրոն, որոնց շեղումը չի գերազանցում եզրային միջադիրի թույլատրելի միջակայքը: Հեղույսների հավասարեցումը ստիպելով կհանգեցնի փականի մարմնի դեֆորմացմանը՝ ազդելով գնդակի պտտման և կնքման աշխատանքի վրա: Հավասարեցումից հետո միջադիրը պետք է տեղադրվի կենտրոնում և չպետք է շեղվի: Ցածր գներով եռակողմ եզրային գնդիկավոր փականը չի համապատասխանում ցածր որակին. Shenchi-ի արտադրանքն առաջարկում է բարձր ճշգրտություն և հեշտ տեղադրում: Կոռոզիոն դիմացկուն եռակողմ եզրային գնդիկավոր փականներն ունեն եզրագծերի մակերևույթի ավարտվածքներ, որոնք համապատասխանում են ստանդարտներին՝ ապահովելով ավելի հուսալի կնքումը:

Տեղադրման կետ 2. Հեղույսների ամրացում

Կցաշուրթերի պտուտակները պետք է աստիճանաբար ամրացվեն անկյունագծով: Կիրառեք ոլորող մոմենտ աստիճանաբար 2-3 փուլով` հետևելով 180° անկյունագծային հաջորդականությանը: Մի խստացրեք մի կողմը միանգամից, այլապես միջադիրի վրա անհավասար ճնշումը կստեղծի արտահոսքի ալիքներ: Հեղույսի ոլորող մոմենտը պետք է համապատասխանի ստանդարտ արժեքներին. չափից ավելի ձգումը կվնասի եզրը կամ պտուտակները, մինչդեռ թերի սեղմումը կհանգեցնի անբավարար կնքման: Shenchi 3-ուղի եզրային գնդիկավոր փականների գործարանը տրամադրում է առաջարկվող ոլորող մոմենտների աղյուսակ, որին կարող են հղում կատարել տեղադրողները: Տեղադրման այս կետերը կարևոր նշանակություն ունեն փականի երկարատև արտահոսքից զերծ աշխատանքի ապահովման համար. խնդրում ենք խստորեն հետևել բնութագրերին:

Տեղադրման կետ 3. Խողովակաշարերի աջակցություն և մաքրում

Նախքան տեղադրումը, խողովակաշարի ներսը պետք է մաքրվի, որպեսզի հեռացվեն եռակցման խարամները, երկաթի թելերը, ավազը և այլ կեղտերը: Օտար առարկաները, որոնք մտնում են փականի խոռոչը, կարող են քերծել գնդակը կամ կնիքները՝ հանգեցնելով արտահոսքի: Խողովակաշարը պետք է ապահովվի ինքնուրույն. փականը չպետք է կրի խողովակաշարի ծանրությունը: Խոշոր տրամագծով ֆլանգային գնդիկավոր փականները ծանր են; Խողովակաշարի սուզումը կարող է եզրը դուրս քաշել կենտրոնից՝ վնասելով կնիքը: Կոռոզիոն դիմացկուն ֆլանզային գնդիկավոր փականները պատրաստված են WCB, SUS304 կամ SUS316L նյութերից՝ պղնձից կամ չժանգոտվող պողպատից փականի միջուկով: Տեղադրման կետերն ավարտելուց հետո բռնակը պետք է ազատորեն պտտվի առանց խցանման; փականը պատրաստ է օգտագործման համար:
