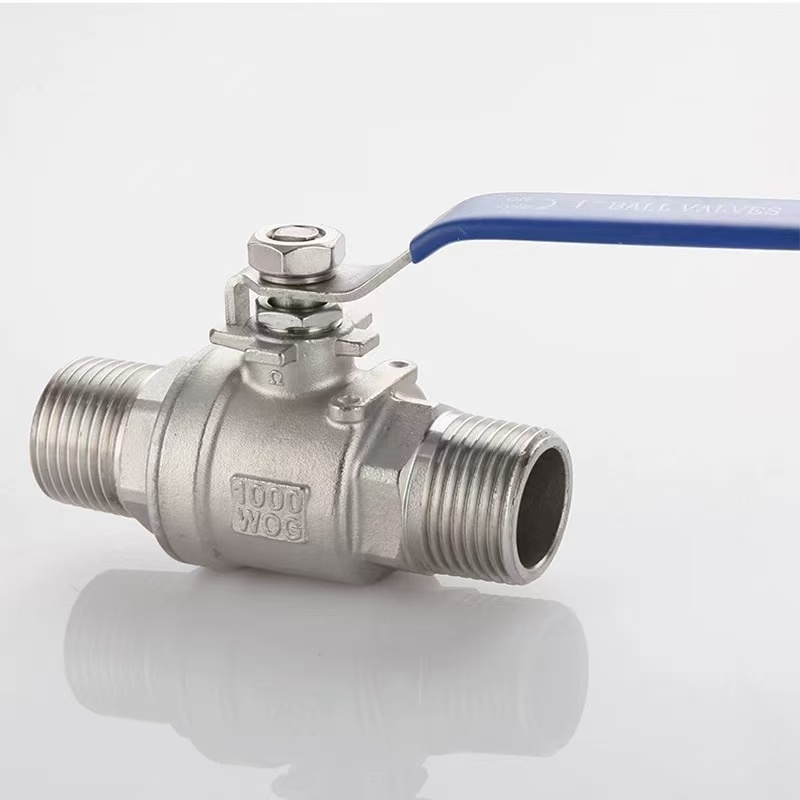

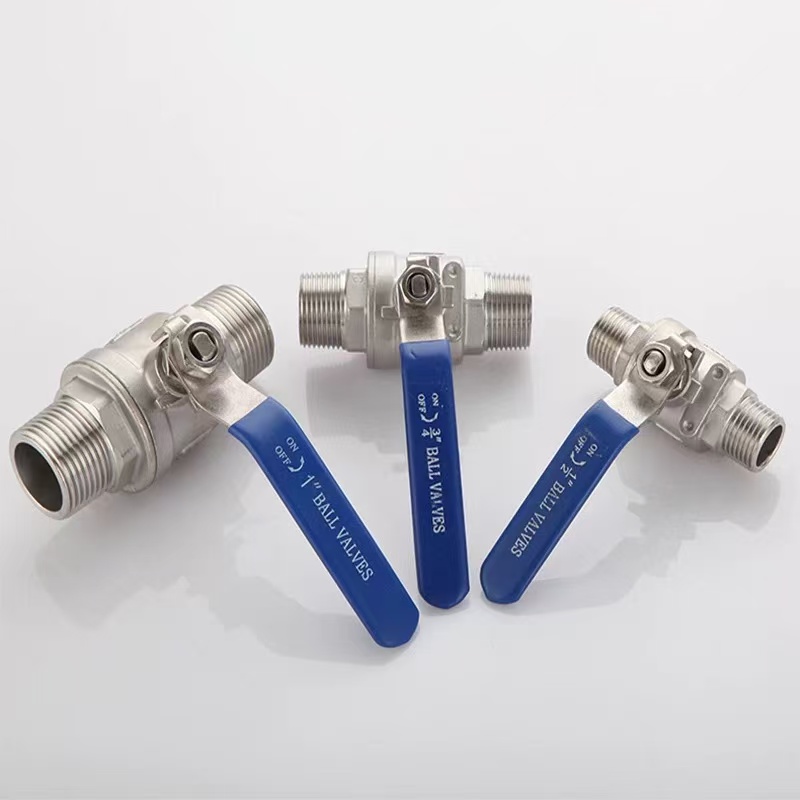

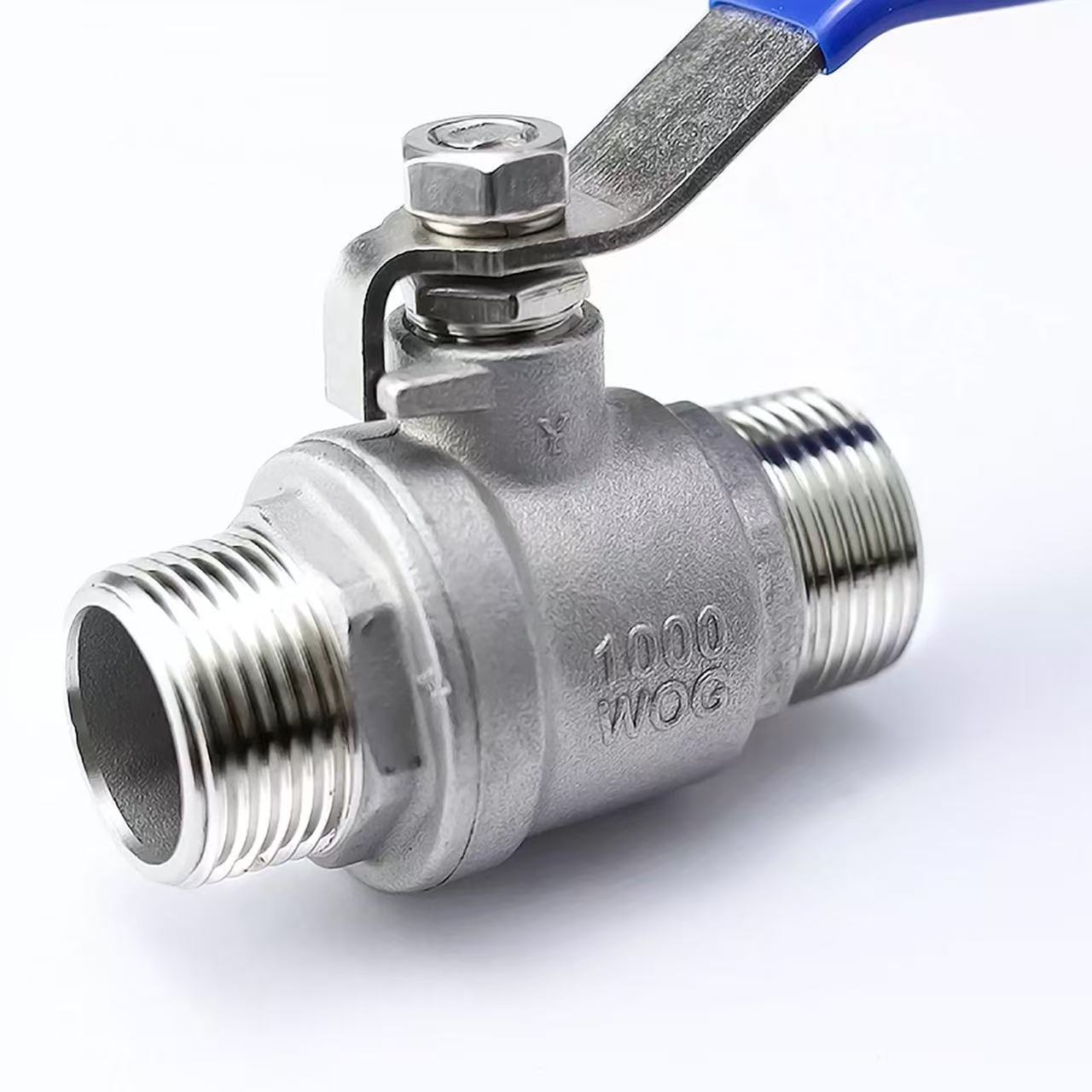

Երկու մասից կրկնակի արական թելերով գնդիկավոր փական

Շենչիի գիտության հանրահռչակում. իրականում ի՞նչ է իրենից ներկայացնում բարձրորակ երկու կտոր արական թելերով գնդիկավոր փականը:

Երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականը գնդիկավոր փական է՝ երկու ծայրերում արական թելերով՝ հավաքված մարմնի երկու բաղադրիչներից: Այս փականի Shenchi-ի տարբերակն առաջարկում է մարմնի նյութեր արույրից, SUS304 կամ SUS316L, ներքին մետաղով, որը համապատասխանում է մարմնին՝ հոսքի ճանապարհի կոռոզիայի ռիսկը վերացնելու համար: Այն օգտագործում է EPDM կնիքներ և ձեռքով շահագործում, որը հարմար է ջրի, օդի, նավթի, գազի և նմանատիպ միջավայրերի համար: «Բարձրորակ երկու կտորից կրկնակի արտաքին թելերով գնդիկավոր փականը» սահմանվում է թելերի բարձր ճշգրտությամբ, ցածր գործառնական պտտող մոմենտով, երկար կնիքի կյանքով և առանց հավելյալ ադապտերների ուղիղ միացումով իգական թելերով պորտերին:

Ապրանքի պարամետրեր

Ապրանքի անվանումը. Երկու կտոր Կրկնակի արտաքին թելերով գնդիկավոր փական	Տեխնիկական պայմաններ՝ (1/8"-4") DN6-DN100
Անվանական ճնշում՝ PN16	Մարմնի նյութը՝ փողային, SUS304, SUS316L
Ստանդարտներ՝ ANSI, BS, DIN, ISO, JIS	Թեմաներ՝ NPT, BSP, BSPT, DIN և այլն:
Ներքին մետաղական նյութ՝ արույր, SUS304, SUS316L	Միջին ջերմաստիճան՝ բարձր ջերմաստիճան, ցածր ջերմաստիճան, միջին ջերմաստիճան, նորմալ ջերմաստիճան
Գործողության եղանակը՝ ձեռնարկ	Կնիքը՝ EPDM
Միացման մեթոդ. պարուրակային միացում	Ծրագրեր՝ Ջուր, Օդ, Գազ, Նավթ, Հեղուկներ և այլն:
Ծագումը՝ Չինաստան	Նմուշ. Նմուշները մատչելի են

Շենչիի երկու կտորից կրկնակի արտաքին պարուրաձև գնդիկավոր փականի նախնական տեղադրման ստուգում և թելերի միացման բնութագրերը

Shenchi-ն՝ Չինաստանից երկու կտոր արտաքին պարուրակային գնդիկավոր փականների մատակարարը, խորհուրդ է տալիս նախքան տեղադրումը ստուգել, ​​որ փականի մարմնի երկու արտաքին թելերն էլ անվնաս են և մաքուր կերպով համընկնում են իգական խողովակի թելերի հետ: Կիրառեք չափավոր PTFE ժապավենը թելի ուղղությամբ հավասարաչափ 2-3 փաթաթման համար: Shenchi-ի պրեմիում երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականը թելերի արմատներին ունի բանալիների հարթակներ: Տեղադրման ընթացքում այս բնակարանների վրա օգտագործեք բաց բանալին; երբեք մի պտտեք միջին փականի մարմնի հատվածը, որպեսզի խուսափեք ներքին գնդիկի միջուկի սխալ դասավորությունից:

Կնիքի դիրքավորման և փականի մարմնի հավաքման ոլորող մոմենտ ստեղծելու հիմնական կետերը

Երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականի հիմնական բաղադրիչները ներառում են մարմնի երկու կեսերը, կենտրոնական գնդիկի միջուկը, ցողունը և EPDM կնիքները: Շենչիի դիզայնում երկու մարմինները միանում են կենտրոնական թելերի միջոցով: Համոզվեք, որ կնքման միջադիրը (մարմնի կեսերի միջև) կենտրոնացած է առանց թեքության: Ձեռքով սեղմեք մինչև շփումը, ապա օգտագործեք գործիք լրացուցիչ 1/4 պտույտի համար: Չափազանց մեծ ոլորող մոմենտը կդեֆորմացնի EPDM կնիքները և կհանգեցնի ձախողման: Մատչելի երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականը երբեք չպետք է խախտի կնքման որակը. ոլորող մոմենտների ճիշտ կառավարումն ուղղակիորեն ազդում է փականի կյանքի տևողության վրա:

Փականի ցողունի կնքման և անջատիչի սահմանափակման մեխանիզմի տեղում ճշգրտման մեթոդ

Shenchi-ի երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականը ցողունում ունի EPDM O-ring կնիք: Տեղադրվելուց հետո փականը ձեռքով երկու անգամ շրջեք՝ ցողունի արմատից որևէ արտահոսք ստուգելու համար: Եթե ​​աննշան արտահոսք է տեղի ունենում, նրբորեն սեղմեք ցողունի փաթեթավորող ընկույզը (ոչ ավելի, քան 1/8 պտույտ): Նաև ուշադրություն դարձրեք բռնակի կանգառի սահմաններին. խողովակին զուգահեռ բռնակը ցույց է տալիս բաց; ուղղահայացը ցույց է տալիս փակված: Պրեմիում երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականը ներառում է մեխանիկական կանգառներ ծայրահեղ դիրքերում: Երբեք ուժ մի տվեք այս կանգառներից այն կողմ, կամ կարող է վնասվել ներքին գնդիկի միջուկը և կնքման մակերեսները

Ընդհանուր տեղադրման սխալներից խուսափելու և տեղում կնքման փորձարկման ընթացակարգեր

Shenchi-ի երկու կտորից կրկնակի արտաքին թելերով գնդիկավոր փականը տեղադրելիս խուսափեք. Ճիշտ ընթացակարգ. տեղադրումից հետո կատարեք ճնշման փորձարկում, դանդաղ բացեք փականը, օճառի ջուր քսեք բոլոր պարուրակային միացումներին և մարմնի հոդերին և դիտեք պղպջակների առկայությունը: Պրեմիում երկու կտորից բաղկացած կրկնակի արտաքին թելերով գնդիկավոր փականը չպետք է ճնշման անկում պահպանի հինգ րոպե PN16 փորձնական ճնշման դեպքում: Փորձարկումից հետո փականը կիսաբաց թողեք՝ մի կողմից երկարատև կնիքի սեղմումը կանխելու համար:
